Accesorios para cables termorretráctiles frente a accesorios termorretráctiles: una comparación honesta (2026)
2026-03-30 23:01
Ingeniero técnico sénior · Hubei Zhizheng Rubber & Plastic New Material Corp., Ltd.
Publicado: 2026 · Tiempo de lectura: 20 min
Fabrico accesorios para cables termorretráctiles y de contracción en frío; lo he hecho durante más de quince años. Así que cuando un cliente llama y dice,¿Cuál debo usar?No tengo ningún incentivo económico para favorecer a uno sobre el otro. Ambos salen de nuestras líneas de producción en Huangshi. Ambos llevan nuestro nombre. Ambos mantienen a flote mi empresa.
Pero se trata de tecnologías fundamentalmente diferentes. Y una mala elección no solo supone un derroche de dinero, sino que también puede acortar la vida útil del sistema de cableado, generar riesgos para la seguridad de los operarios de empalme o poner en peligro el cronograma del proyecto.
Esta comparativa de tecnologías de accesorios para cables se basa en datos de producción reales de nuestra fábrica, informes de análisis de fallos que he revisado a lo largo de los años y comentarios de instaladores de Norteamérica, Europa, Oriente Medio y el Sudeste Asiático. Analizaré todos los factores relevantes: principio de funcionamiento, rendimiento, requisitos de instalación, estructura de costes, rango de voltaje, idoneidad ambiental y fiabilidad a largo plazo. Finalmente, le proporcionaré un marco de decisión que podrá aplicar a su proyecto específico.
Sin palabrería publicitaria. Simplemente lo que te diría cara a cara.
? Tabla de contenido
1. Los fundamentos: Dos tecnologías, un objetivo.
Antes de comparar, permítanme aclarar qué comparten ambas tecnologías: el mismo objetivo. Ya sea termorretráctil o termorretráctil, un accesorio para cables sirve para reconstruir el sistema de aislamiento eléctrico en los puntos donde el cable original se ha cortado (terminaciones y empalmes). Ambos deben restaurar el control de la tensión, la integridad del aislamiento, el sellado ambiental y la protección mecánica. Al cable no le importa qué tecnología se utilice. Solo le importa que la interfaz esté libre de huecos, sea eléctricamente sólida y esté sellada contra la humedad.
La diferencia radica encómoSe crea ese sello, y ese "howddhhh impulsa todas las implicaciones posteriores para la instalación, el rendimiento, el costo y la logística del proyecto.
Accesorios para cables termorretráctiles: el estándar establecido.
La tecnología de termorretracción ha sido fundamental en las instalaciones de accesorios para cables en todo el mundo desde la década de 1960. El material base es una poliolefina reticulada, un polímero termoplástico que ha sido irradiado (generalmente con un haz de electrones) para crear enlaces moleculares reticulados. Estos enlaces cruzados le dan al material memoria de forma. En la fábrica, el material se calienta y se expande mecánicamente. En el sitio, cuando una empalmadora aplica calor (90–130 °C), recupera su diámetro original más pequeño, creando un sellado ajustado y adaptable alrededor del sustrato del cable.
Se trata de un método probado, bien comprendido y estandarizado a nivel mundial, respaldado por más de seis décadas de datos de campo acumulados.
Accesorios para cables termorretráctiles: la alternativa más novedosa.
La tecnología de contracción en frío surgió como una alternativa comercial a finales de los años 80 y principios de los 90. El material base es caucho de silicona (o caucho EPDM en algunos diseños más antiguos), un elastómero preestirado sobre un núcleo de soporte extraíble (normalmente un tubo de plástico en espiral o una jaula interior plegable). En el lugar de instalación, el técnico retira el núcleo de soporte y el caucho se contrae gracias a su propia energía elástica almacenada para sujetar el cable. Sin calor, sin llama, sin herramientas especiales.
Es un concepto elegante y, en las aplicaciones adecuadas, ofrece ventajas reales. Pero no es universalmente superior. Permítanme explicarles por qué.

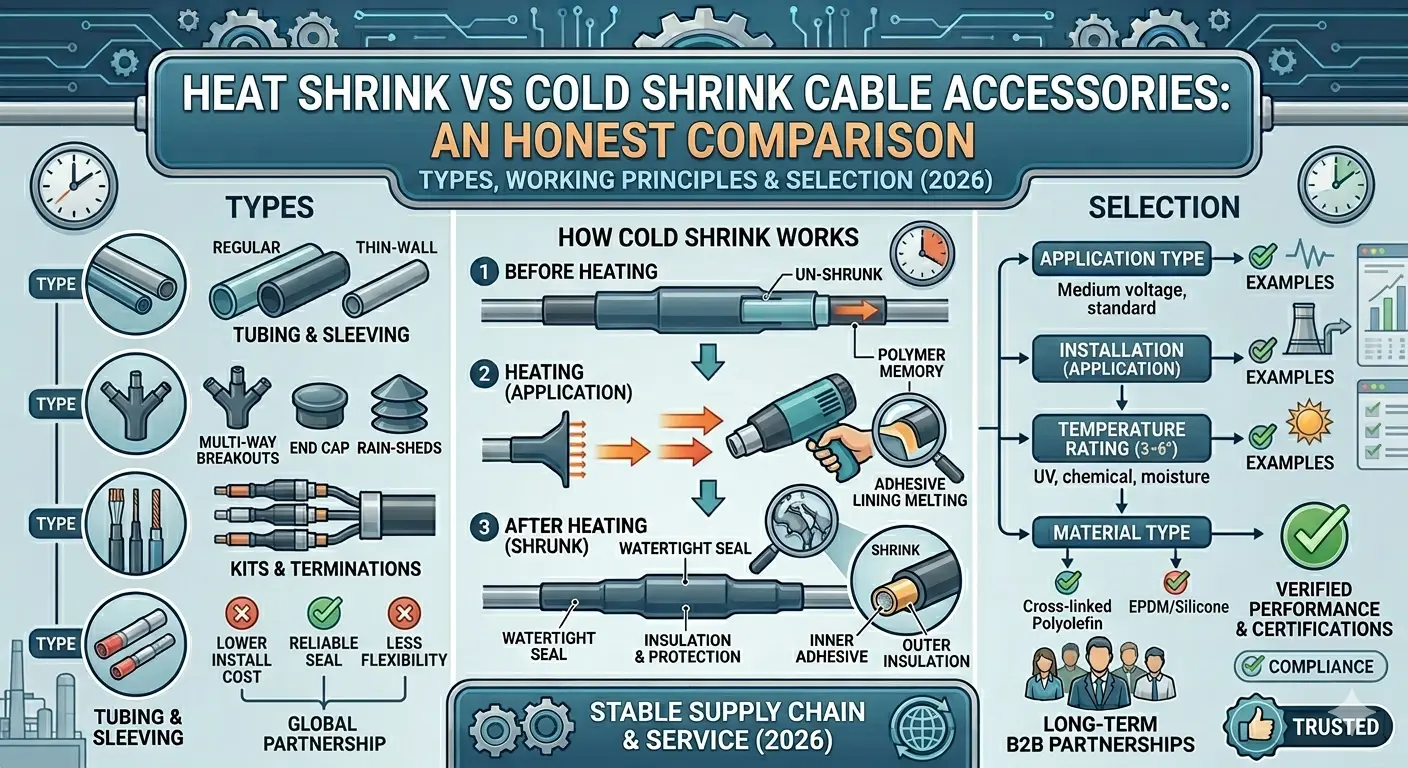

2. Cómo funciona cada tecnología: de la fábrica al campo.
Comprender el proceso de fabricación ayuda a entender las características de rendimiento. He guiado a miles de visitantes por nuestras líneas de producción en Huangshi, y este contexto a nivel de fábrica siempre cambia la forma en que los ingenieros evalúan ambas tecnologías.
2.1 Contracción térmica: Extrusión → Irradiación → Expansión
Paso 1 — Compuesto y extrusión:Formulamos compuestos de poliolefina específicos para cada capa funcional: control de tensiones (con ZnO o SiC de alta permitividad), aislamiento (alta rigidez dieléctrica), semiconductor (con carbono) y anti-seguimiento (con ATH). Cada compuesto se extruye en tubos con tolerancias precisas de espesor de pared y diámetro.
Paso 2: Irradiación con haz de electrones:Los tubos extruidos pasan por nuestra línea de irradiación, donde la exposición controlada a un haz de electrones crea enlaces cruzados entre las cadenas poliméricas. Este es el paso crucial que confiere al material su capacidad de memoria de forma. La dosis de irradiación debe controlarse con precisión: si es demasiado baja, el material no se recuperará por completo; si es demasiado alta, se volverá quebradizo.
Paso 3 — Expansión:Los tubos irradiados se recalientan por encima de su punto de fusión cristalina y se expanden mecánicamente a un diámetro mayor (normalmente en una proporción de 2:1 o 3:1). Al enfriarse, conservan la forma expandida, pero la memoria molecular reticulada recuerda el diámetro original más pequeño.
Paso 4 — Montaje del kit:Los componentes individuales (tubo de control de tensión, tubo aislante, tubo exterior anti-seguimiento, botas de desconexión, juntas de masilla, herrajes mecánicos) se ensamblan en kits completos para tipos de cable y clases de voltaje específicos.
En el sitio:La operaria desliza los tubos expandidos sobre el cable preparado, aplica calor con una pistola de calor industrial o un soplete de propano, y los tubos se contraen uniformemente para crear un contacto íntimo y sin huecos con el sustrato del cable.
2.2 Contracción en frío: Moldeo → Preestiramiento → Carga del núcleo
Paso 1 — Moldeo de caucho de silicona:Moldeamos componentes de caucho de silicona, generalmente en una sola pieza integrada que combina funciones de control de tensión, aislamiento y protección. El caucho se vulcaniza para crear un elastómero estable con propiedades de recuperación elástica permanentes.
Paso 2: Preestiramiento y carga del núcleo:El cuerpo de caucho vulcanizado se estira y se coloca sobre un núcleo de soporte extraíble. Este núcleo mantiene el caucho expandido durante el almacenamiento, el transporte y las etapas iniciales de la instalación.
En el sitio:El instalador coloca el cuerpo de goma preestirado sobre la unión del cable preparada y, a continuación, retira el núcleo de soporte (desenrollando un tubo en espiral o plegando un mecanismo de jaula). La goma se contrae por su propia fuerza elástica para sujetar el cable.
3. Comparación lado a lado: 12 factores que realmente importan
Esta es la tabla que mi equipo de ventas utiliza internamente para asesorar a los clientes. Se basa en nuestras especificaciones de producción y en la información obtenida en el terreno, no en datos genéricos de libros de texto.
| Factor de comparación | Termoencogible | Contracción en frío | Borde |
|---|---|---|---|
| Material base | Poliolefina reticulada (PE/EVA) | Caucho de silicona (o EPDM) | — |
| Método de instalación | Pistola de calor / soplete de propano (90–130 °C) | Núcleo de soporte extraíble mediante tracción (sin calor) | Contracción en frío |
| Velocidad de instalación | Moderado: el tiempo de calentamiento por componente se acumula. | Más rápido: no necesita ciclos de calentamiento/enfriamiento. | Contracción en frío |
| Nivel de habilidad del instalador | La técnica de calor uniforme y a mayor temperatura es fundamental. | Menor: mayor tolerancia a las variaciones técnicas. | Contracción en frío |
| Resistencia mecánica | Alta rigidez tras la recuperación; excelente resistencia a la abrasión. | Moderado: elástico; la superficie más blanda es más susceptible a sufrir daños. | Termoencogible |
| Cobertura del rango de voltaje | 1 kV – 35 kV (gama comercial completa disponible) | 1 kV – 35 kV (pero menos opciones de 35 kV; rango de baja tensión limitado) | Termoencogible |
| Costo unitario del material | Menor: la poliolefina es significativamente más barata que la silicona. | Superior: el caucho de silicona de grado médico/industrial es de primera calidad. | Termoencogible |
| Respuesta al ciclo térmico | Rígido: no se expande ni se contrae con el cable. | Elástico: se adapta continuamente a los cambios dimensionales. | Contracción en frío |
| Resistencia química | Bueno: resistente a aceites, combustibles y productos químicos industriales comunes. | Bueno: la silicona es excelente frente a los rayos UV y el ozono; menos resistente a los hidrocarburos. | Depende |
| Duración | 5-10 años (sin degradación durante el almacenamiento) | 2-3 años (la fuerza elástica disminuye con el tiempo en el núcleo) | Termoencogible |
| Espacios peligrosos/confinados | No apto: requiere llama abierta o fuente de calor. | Ideal: instalación completamente libre de llamas | Contracción en frío |
| Vida útil típica | 20-30 años | 25–35 años | Contracción en frío |
Puntuación rápida:La contracción en frío ofrece ventajas en cuanto a facilidad de instalación, seguridad en espacios confinados, adaptabilidad a ciclos térmicos y vida útil prevista. La contracción por calor ofrece ventajas en cuanto a resistencia mecánica, rango de voltaje, costo del material, vida útil y trayectoria comprobada. Ninguna de las dos tecnologías es universalmente superior, y quien afirme lo contrario probablemente solo esté promocionando una de ellas.
4. Terminación por contracción en frío frente a terminación por contracción térmica: un análisis más detallado
Las terminaciones son el accesorio de cable más visible en cualquier proyecto, literalmente. Se ubican en la interfaz entre el cable subterráneo y el equipo expuesto en la superficie. Por lo tanto, la decisión sobre la terminación es objeto de un análisis minucioso por parte de los ingenieros del proyecto. Permítanme explicar las diferencias prácticas.
4.1 Terminaciones de media tensión exteriores (10 kV – 35 kV)
Aquí es donde el debate sobre la terminación mediante contracción en frío frente a la terminación mediante contracción en caliente se vuelve más intenso.
Terminaciones exteriores termorretráctiles(como nuestros kits RSY-10 y RSY-35) utilizan capas de componentes individuales —tubos semiconductores, tubos de control de tensión, tubos aislantes, deflectores anti-seguimiento— que se contraen secuencialmente sobre el cable. El resultado es una terminación multicapa, mecánicamente rígida, con deflectores discretos que proporcionan una gran distancia de fuga para entornos contaminados.
Terminaciones exteriores con contracción en frío(como nuestros kits LS-15 y LS-35) suelen utilizar una unidad de caucho de silicona moldeada de una sola pieza que integra control de tensión, aislamiento y protección contra la humedad. El instalador la coloca y retira el núcleo. En una sola acción, todas las capas se aplican simultáneamente.
| Factor de terminación | Terminación termorretráctil | Terminación por contracción en frío |
|---|---|---|
| Tiempo de instalación (terminación única) | 25–45 minutos (dependiendo de la clase de voltaje) | 10–20 minutos |
| Número de componentes | De 4 a 7 piezas individuales por fase | 1-2 piezas por fase (cuerpo integrado) |
| Riesgo de error del instalador | Más alto: más escalones = más oportunidades de cometer errores | Menor: menos pasos, menos variables |
| Resistencia a la contaminación | Bien: capa antitrazado rellena de ATH | Excelente: la hidrofobicidad del caucho de silicona repele el agua y los contaminantes de forma natural. |
| Resistencia al impacto/abrasión | Superior: la poliolefina rígida resiste los daños físicos. | Moderado: la silicona blanda es más vulnerable a cortes y abrasiones. |
| Disponibilidad de 1 kV | Estándar: gama completa de kits RSY-1 | Limitado: menos común en LV debido a la relación costo-beneficio. |
| Disponibilidad de 35 kV | Estándar — RSY-35 totalmente probado | Disponible: gama LS-35, pero con menos proveedores en el mercado. |
4.2 Terminaciones en interiores
Para terminaciones en interiores (conexiones de aparamenta, bujes de transformadores), la diferencia es menos drástica. No hay rayos UV, ni lluvia, ni contaminación, por lo que la ventaja de la hidrofobicidad de la silicona es menos relevante. Además, los entornos interiores suelen tener buen acceso y no presentan restricciones de llama. En mi experiencia, las terminaciones termorretráctiles para interiores siguen dominando este segmento porque:
El coste del material es sustancialmente menor.
La protección mecánica es superior para las entradas de cables en unidades de distribución anular y paneles de distribución donde los cables pueden sufrir golpes durante el mantenimiento.
La vida útil no es un problema en interiores, pero sí lo es en el almacén; además, los kits termorretráctiles pueden almacenarse durante años sin deteriorarse.
5. Kits de empalme de cables: donde las diferencias se hacen más evidentes
Si el debate sobre la terminación de cables es complejo, el debate sobre los kits de empalme lo es aún más, ya que los empalmes son los componentes de mayor riesgo en cualquier sistema de cableado. Están enterrados, son inaccesibles y se espera que duren más que el propio cable. Cada decisión de calidad en el empalme afecta directamente a la fiabilidad a largo plazo.
5.1 Juntas termorretráctiles (serie JRSY)
Nuestros kits de juntas JRSY-10 y JRSY-35 utilizan un enfoque de construcción por capas:
Tubo semiconductor encogido sobre los bordes del conector y del aislamiento del cable.
Tubo de control de tensión posicionado con precisión en cada recorte de la pantalla semiconductora.
Tubo aislante (barrera dieléctrica principal) contraído sobre todo el cuerpo de la junta.
Reconexión de la pantalla metálica (malla de cobre + soldadura o abrazadera mecánica)
Tubo de sellado exterior y protección mecánica
La ventaja: cada capa se posiciona e inspecciona individualmente antes de aplicar la siguiente. Un operario experto puede ver y verificar cada unión. Si algo no parece correcto en el paso 2, puede corregirlo antes de que el paso 3 lo fije en su lugar.
5.2 Juntas de contracción en frío (Serie JLS)
Nuestros kits de empalme JLS-15 y JLS-35 utilizan un diseño premoldeado de una o dos piezas, donde el control de tensión, el aislamiento y la pantalla semiconductora exterior están integrados en una sola pieza de caucho moldeado. El instalador la desliza sobre el conector y tira del núcleo.
La ventaja: una instalación mucho más sencilla con menos pasos en el proceso. La construcción integrada elimina el riesgo de una secuencia de capas incorrecta o de huecos entre capas que pueden producirse con las juntas termorretráctiles de varios pasos.
5.3 La disyuntiva crítica
Aquí es donde mi experiencia en la fábrica me da una perspectiva que las comparaciones puramente basadas en el trabajo de oficina no tienen:
Los kits de juntas termorretráctiles requieren más habilidad, pero ofrecen mayor control.Un técnico experimentado con más de 100 empalmes realizados producirá empalmes termorretráctiles excelentes de forma constante, ya que puede adaptar la técnica de calentamiento a cada configuración específica del cable. Puede compensar las ligeras variaciones en la geometría del cable, el diámetro del aislamiento y las condiciones de instalación.
Los kits de unión por contracción en frío requieren menos habilidad, pero ofrecen menos margen de error en cuanto al tamaño.El cuerpo de goma premoldeado tiene un rango dimensional específico. Si el diámetro del aislamiento del cable se encuentra cerca del límite de dicho rango (es decir, ligeramente demasiado grande o demasiado pequeño), la presión de contacto elástica puede ser insuficiente o el cuerpo no se deslizará en absoluto. Esto reduce el margen de adaptación en el campo.
6. Análisis de costos reales: Más allá del precio unitario
Aquí es donde la mayoría de las decisiones de compra fallan. La gente compara el precio del kit en la hoja de cotización y elige el número más barato. Eso es incompleto. Necesitas compararcosto total de instalación— material más mano de obra más riesgo de fallo.
6.1 Costo del material
Permítanme ser directo con los rangos aproximados, porque esta es la pregunta más frecuente y las respuestas vagas no ayudan a nadie:
| Tipo de accesorio | Kit termorretráctil (típico) | Kit de termoencogimiento en frío (típico) | D Premium |
|---|---|---|---|
| Kit de terminación de 3 conductores de 1 kV | $ (línea base) | $$ | +40–80% |
| Kit de terminación de 3 conductores de 10 kV | $$ (línea base) | $$$ | +50–100% |
| Kit de empalme de un solo núcleo de 35 kV | $$$ (línea base) | $$$$ | +60–120% |
El sobreprecio de los kits de termocontracción en frío se debe principalmente a la materia prima: el caucho de silicona de grado médico/industrial cuesta entre 3 y 5 veces más que la poliolefina reticulada por peso. Además, los kits de termocontracción en frío incluyen un núcleo de soporte desechable, lo que incrementa tanto el costo del material como la complejidad de la fabricación.
6.2 Costo de mano de obra
La instalación mediante contracción en frío es más rápida. Para un conjunto de terminación típico de 10 kV y 3 conductores, el ahorro de tiempo es de aproximadamente un 30-50 % en comparación con la contracción en caliente. En mercados con altos costos laborales (Estados Unidos, Europa Occidental, Australia), este ahorro de mano de obra es significativo, especialmente en proyectos con cientos de conexiones.
Pero existe un factor de coste oculto:Logística de herramientas y combustible.La termocontracción requiere pistolas de calor (o sopletes de propano + bombonas de gas) en el lugar de instalación. La termocontracción en frío solo requiere herramientas manuales estándar. En emplazamientos remotos, eliminar la necesidad de transportar, mantener y alimentar equipos de calefacción puede simplificar la logística y reducir los costes de instalación.
6.3 Costo de falla
Esta es la variable que eclipsa todo lo demás, pero es la más difícil de cuantificar de antemano.
Una sola falla en una conexión de cable de media tensión puede costar entre 15 000 y 80 000 dólares en reparaciones directas (excavación de emergencia, equipo nuevo, movilización de empalmadores, pruebas de cable, relleno y reinstalación). Si se suman los costos de la interrupción del suministro eléctrico y la pérdida de ingresos, una sola falla en un alimentador industrial o de servicios públicos crítico puede superar los 200 000 dólares en impacto económico total.
La tecnología que te ofrece la menor tasa de fallosen su contexto operativo específicoes la opción más rentable, incluso si su precio unitario es más alto.
7. Cobertura del rango de voltaje: de 1 kV a 35 kV y más allá.
Esta es un área donde la contracción por calor presenta una clara ventaja estructural que no se discute lo suficiente.
7.1 Baja tensión (hasta 1 kV)
A 1 kV, el termorretráctil domina el mercado. La razón es simple: los accesorios para cables de baja tensión no requieren un control de tensión sofisticado, por lo que la complejidad de ingeniería que justifica el precio elevado del termorretráctil no aporta un valor proporcional. Un kit de terminación termorretráctil de 1 kV (como nuestro RSY-1) es rentable, de rápida instalación y más que suficiente para los requisitos eléctricos.
Existe la opción de contracción en frío a 1 kV (nuestra gama LS-1, por ejemplo), pero normalmente solo se especifica para situaciones en las que la instalación sin llama es obligatoria: espacios confinados, zonas ATEX o políticas de seguridad específicas de las compañías eléctricas que prohíben las fuentes de calor abiertas.
7.2 Media tensión — Clase 10 kV (6/10 kV, 8,7/15 kV)
Este es el campo de batalla. Ambas tecnologías son maduras, están ampliamente disponibles y han demostrado su eficacia en este rango de voltaje. La elección depende realmente de la aplicación, razón por la cual los factores de comparación analizados a lo largo de este artículo son más relevantes en el rango de 10 a 15 kV.
Nuestros kits de terminación termorretráctil RSY-10 y los kits de empalme JRSY-10 cubren esta gama con una matriz de tamaños completa que abarca todas las construcciones de cable comunes. De manera similar, nuestros kits de terminación termorretráctil LS-15 y los kits de empalme JLS-15 cubren la misma clase de voltaje con tecnología de caucho de silicona.
7.3 Media tensión — Clase 35 kV (26/35 kV)
A 35 kV, el termoencogimiento mantiene una matriz de productos más amplia y una cadena de suministro más consolidada. Las tensiones eléctricas son mayores, los requisitos de control de tensiones son más exigentes y las consecuencias de un fallo son más graves.
El termorretráctil de 35 kV (nuestros modelos RSY-35 y JRSY-35) cuenta con décadas de rendimiento comprobado en campo a esta tensión. El termorretráctil de 35 kV (nuestros modelos LS-35 y JLS-35) es técnicamente viable —y hemos superado las pruebas de tipo según las normas IEC—, pero la oferta global es más limitada y algunas especificaciones de las compañías eléctricas han tardado más en aprobar el termorretráctil a este nivel de tensión.
| Clase de voltaje | Estado de contracción por calor | Estado de contracción en frío | Recomendación |
|---|---|---|---|
| 1 kV | Completamente maduro; cuota de mercado dominante | Disponible pero de nicho. | Contracción térmica (predeterminada); contracción en frío solo si no se requiere llama. |
| 10–15 kV | Completamente maduros; amplia gama de productos | Completamente maduro; creciente cuota de mercado | Depende de la aplicación: evaluar por proyecto. |
| 26–35 kV | Completamente maduro; la base de suministro más amplia | Cadena de suministro madura pero más reducida; menos proveedores aprobados | Contracción térmica (predeterminada); contracción en frío cuando se aplican ventajas específicas. |
8. Consideraciones medioambientales y de seguridad
El entorno de instalación suele tomar la decisión por ti, incluso antes de que compares las especificaciones de rendimiento.
8.1 Espacios confinados y bóvedas subterráneas
Si las uniones de sus cables se encuentran en pozos de registro subterráneos, túneles confinados o bóvedas cerradas, la contracción en frío ofrece una ventaja decisiva. Las pistolas de calor y los sopletes de propano en espacios confinados generan riesgos.
Agotamiento del oxígeno y acumulación de humos tóxicos por combustión con antorcha
Riesgo de incendio por propano en entornos cerrados
Estrés por calor para el instalador que trabaja en un espacio ya de por sí caluroso y estrecho.
Muchas compañías de servicios públicos de Norteamérica y Europa exigen ahora métodos de instalación sin llama en espacios confinados, lo que en la práctica significa juntas de contracción en frío o juntas premoldeadas a presión.
8.2 Zonas peligrosas (zonas ATEX / IECEx)
En plantas petroquímicas, refinerías, instalaciones de procesamiento de gas y operaciones mineras clasificadas bajo las normas ATEX (UE) o IECEx (internacional) para atmósferas explosivas, cualquier fuente de ignición está prohibida. El termoencogimiento queda descartado por definición. El termoencogimiento en frío es la única opción tecnológica viable en estos entornos.
8.3 Climas extremadamente fríos
El termoencogimiento requiere una temperatura ambiente mínima de aproximadamente +5 °C para los productos estándar (algunas formulaciones permiten temperaturas de hasta -5 °C con precalentamiento adicional). Por debajo de esta temperatura, la recuperación del polímero puede ser incompleta.
La contracción en frío funciona exclusivamente mediante fuerza elástica, sin necesidad de transiciones de fase inducidas por calor. El caucho de silicona conserva su elasticidad hasta -40 °C o menos, lo que convierte a la contracción en frío en la tecnología preferida para instalaciones en zonas árticas y subárticas (norte de Canadá, Escandinavia, Rusia, norte de China).
8.4 Entornos exteriores con alta contaminación
Para terminaciones exteriores en entornos con niveles de contaminación III-IV (industria pesada, zonas costeras, desiertos con polvo conductor), las terminaciones de caucho de silicona termorretráctiles ofrecen una ventaja material: la propiedad de transferencia de hidrofobicidad. Las superficies de silicona hacen que el agua forme gotas en lugar de una película continua, lo que reduce drásticamente la corriente de fuga superficial incluso cuando la superficie está contaminada.
Los tubos termorretráctiles anti-seguimiento (de poliolefina rellena de ATH) funcionan bien en entornos con niveles de contaminación I-II, pero pueden requerir un mantenimiento o limpieza más frecuentes en niveles de contaminación más altos.
8.5 Áreas propensas a sufrir daños físicos
En zonas de construcción, plantas industriales con tráfico vehicular cerca de cables o aplicaciones donde la terminación pueda estar expuesta a impactos mecánicos, el cuerpo rígido y recuperado del tubo termorretráctil ofrece una protección superior. Los componentes de caucho de silicona termorretráctiles se pueden cortar o rasgar con mayor facilidad por impactos físicos.
9. Marco de decisión: ¿Cuándo elegir cuál?
Tras quince años ayudando a clientes a tomar esta decisión, he desarrollado un método estructurado. Haz estas seis preguntas en orden:
Pregunta 1: ¿Existen restricciones sobre el uso de fuego en el lugar de instalación?
Sí → Contracción en frío.Fin del análisis para ese punto de aplicación. No existe ninguna solución alternativa que garantice la seguridad del tubo termorretráctil en zonas ATEX o espacios confinados con prohibición de uso de fuego.
Pregunta 2: ¿Cuál es la clase de voltaje?
1 kV → Contracción térmicaEn casi todos los casos, la relación costo-beneficio de la merma en frío en LV rara vez justifica la prima, a menos que se aplique la Pregunta 1.
10–15 kV → Continúa con la pregunta 3.Ambas tecnologías son muy eficaces aquí.
35 kV → Contracción térmica por defectoA menos que factores ambientales o políticos específicos favorezcan la contracción en frío. La mayor disponibilidad de proveedores y la trayectoria más sólida a 35 kV le dan ventaja a la contracción en caliente.
Pregunta 3: ¿Cuáles son las condiciones ambientales?
Frío extremo (por debajo de −5°C) → Contracción por frío.
Alta contaminación (nivel III-IV) en exteriores → Terminaciones por contracción en fríoPresentan una ventaja material debido a la hidrofobicidad de la silicona.
Condiciones estándar → Continuar con la pregunta 4.
Pregunta 4: ¿Cuál es su nivel de habilidad como instalador?
Niveles de habilidad mixtos o bajos → Reducción en frío.El proceso de instalación más sencillo reduce el riesgo de fallos dependientes de la técnica.
Empalmadores de cables experimentados y capacitados → TermorretráctilEs perfectamente apropiado y le da al operario de la cepilladora un mayor control.
Pregunta 5: ¿Cuál es la escala del proyecto?
Gran escala (más de 100 conexiones) en un mercado con altos costos laborales → Reducción en fríoPuede ganar en cuanto al costo total de instalación debido al ahorro en mano de obra.
Mercado de pequeña a mediana escala o con bajos costos laborales → Contracción térmicasuele ofrecer una mejor relación calidad-precio.
Pregunta 6: ¿Necesita simplificar su cadena de suministro?
Proyecto multivoltaje que requiere una tecnología para 1–35 kV → Tubo termorretráctilOfrece la matriz de productos de tecnología única más amplia.
Clase de voltaje único con requisitos de rendimiento específicos → Elija en función de las preguntas 1 a 5.
| Guión | Tecnología recomendada |
|---|---|
| Distribución estándar de media tensión (10 kV), equipos experimentados. | Termoencogible |
| Juntas de pozos de registro subterráneos en espacios confinados | Contracción en frío |
| Alimentadores de subestación de 35 kV, entorno exterior | Termoencogible |
| Conexiones de cables para plantas petroquímicas (Zona ATEX 1) | Contracción en frío |
| Proyecto a gran escala de 15 kV, 500 conexiones, mercado estadounidense. | Contracción en frío(economía laboral) |
| Red de distribución de baja tensión de 1 kV, condiciones generales | Termoencogible |
| Terminaciones costeras al aire libre, contaminación salina severa | Contracción en frío(hidrofobicidad de la silicona) |
| Instalación ártica, temperatura ambiente de -30 °C. | Contracción en frío |
| Proyecto multivoltaje (1 kV + 10 kV + 35 kV), alimentación única | Termoencogible(rango más amplio) |
| Planta de energía renovable, personal con habilidades mixtas, clima moderado | Cualquiera— evaluar la economía por proyecto |
10. Por qué los mejores proveedores ofrecen ambos
Esta es una perspectiva que rara vez veo en los artículos comparativos, porque la mayoría están escritos por proveedores que solo venden una tecnología.
Si un fabricante solo ofrece termoencogimiento, redactará la comparativa a favor del termoencogimiento. Si solo ofrece termoencogimiento en frío, te orientará hacia el termoencogimiento en frío. Así funciona la naturaleza humana y los incentivos de venta.
En Zhizheng, fabricamos ambos productos —desde la composición de la materia prima hasta el ensamblaje del kit terminado— en nuestra planta de producción integrada de 40 000 m². Contamos con líneas completas de extrusión e irradiación por haz de electrones para termocontracción, así como líneas completas de moldeo y preestiramiento de caucho de silicona para contracción en frío. Esto no es una estrategia de marketing; es una decisión de inversión que tomamos porque creemos que el mercado necesita proveedores que puedan ofrecer recomendaciones honestas y basadas en aplicaciones, sin sesgos tecnológicos.
Lo que esto significa para usted como comprador:
Un proceso de calificación— En lugar de aprobar a dos fabricantes distintos, se debería certificar a un único proveedor para ambas tecnologías.
Sistema de calidad consistente— Ambas líneas de productos se fabrican bajo el mismo sistema de calidad certificado según las normas ISO 9001, ISO 14001 e IATF 16949.
Asesoramiento técnico imparcial— Nuestros ingenieros recomiendan la tecnología adecuada para su aplicación, no la tecnología que nosotros fabricamos.
simplificación de la cadena de suministro— Una orden de compra, una cadena logística, un único punto de responsabilidad.
Personalización en ambas plataformas— Las configuraciones de cableado no estándar pueden abordarse con la tecnología que sea técnicamente superior para ese caso específico.
Nuestros accesorios para cables termorretráctiles cubren toda la gama de 1 kV a 35 kV, incluyendo kits de terminación (RSY-1, RSY-10, RSY-35), kits de empalme (JRSY-10, JRSY-35) y componentes individuales (fundas de derivación, fundas para cables, tubos semiconductores, tubos anti-seguimiento). Nuestra gama de contracción en frío incluye terminaciones (LS-1, LS-15, LS-35), empalmes (JLS-15, JLS-35) y componentes individuales (tubos de sellado, tubos de aislamiento, fundas de derivación).
Ambas líneas de productos han sido sometidas a pruebas de tipo según las normas IEC, cuentan con la certificación UL y están respaldadas por la documentación de cumplimiento de REACH y RoHS.
?Descubre la gama completa de productos termoencogibles y termoencogibles de Zhizheng →
11. Preguntas frecuentes
P: ¿Es mejor el termoencogimiento en frío que el termoencogimiento para accesorios de cables?
Ninguno es universalmente mejor. El aislamiento termorretráctil destaca por su sencillez de instalación, su resistencia a entornos sin llamas, su funcionamiento en frío extremo y en condiciones exteriores con alta contaminación. El aislamiento termorretráctil destaca por su rentabilidad, su durabilidad mecánica, su amplia cobertura de voltaje (especialmente a 1 kV y 35 kV) y su larga vida útil. La elección correcta depende de la clase de voltaje específica de su proyecto, el entorno de instalación, la capacidad del equipo y las prioridades de costo total.
P: ¿Puedo usar accesorios termorretráctiles y de contracción en frío en el mismo circuito de cable?
Sí. No existe ningún inconveniente técnico para usar terminaciones termorretráctiles en el extremo del cuadro de distribución y uniones termorretráctiles en frío en las cámaras subterráneas del mismo circuito, por ejemplo. Ambas tecnologías cumplen la misma función eléctrica mediante diferentes métodos mecánicos; son totalmente compatibles dentro de un sistema de cableado. Muchas compañías eléctricas combinan tecnologías habitualmente según las condiciones específicas de cada punto de acceso.
P: ¿Cuánto más caro es el termoencogimiento en frío en comparación con el termoencogimiento en caliente?
El coste de los materiales para los kits de termorretracción en frío suele ser entre un 40 % y un 120 % superior al de los kits de termorretracción equivalentes, dependiendo de la tensión y el tipo de producto. Sin embargo, la instalación de los kits de termorretracción en frío es entre un 30 % y un 50 % más rápida, lo que compensa parcialmente el sobrecoste de los materiales gracias al ahorro en mano de obra. En mercados con costes laborales elevados (EE. UU., Europa Occidental), la diferencia en el coste total de instalación se reduce considerablemente. Para proyectos de gran envergadura, la termorretracción en frío puede resultar, en ocasiones, más económica en general si se tienen en cuenta el ahorro en mano de obra y la reducción del riesgo de fallos.
P: ¿Cuál es la diferencia en la vida útil entre los accesorios de cable termorretráctiles y los de contracción en frío?
Los kits termorretráctiles se pueden almacenar de 5 a 10 años sin degradación, ya que el polímero expandido mantiene su estabilidad dimensional. Los kits termorretráctiles tienen una vida útil más limitada, de 2 a 3 años, debido a que la goma de silicona preestirada del núcleo de soporte pierde gradualmente su elasticidad con el tiempo. Este es un aspecto logístico importante: si se mantienen grandes inventarios de seguridad, los kits termorretráctiles son más tolerantes. Con los kits termorretráctiles, se requiere una rotación de inventario más estricta para garantizar que los productos se instalen dentro de su vida útil.
P: Para un proyecto de subestación de 35 kV, ¿debo elegir accesorios de cable termorretráctiles o de contracción en frío?
Para aplicaciones de 35 kV, el termorretráctil sigue siendo la recomendación estándar en la mayoría de los casos. Cuenta con la trayectoria más sólida a este voltaje, la gama de productos más amplia de fabricantes reconocidos y la mayor aprobación de las compañías eléctricas a nivel mundial. El termorretráctil en frío a 35 kV está técnicamente probado (los modelos LS-35 y JLS-35 de Zhizheng han superado las pruebas de tipo IEC), pero la cadena de suministro global es más limitada y algunas especificaciones de las compañías eléctricas aún se están actualizando. Si tiene requisitos específicos, como uniones en espacios confinados o condiciones de frío extremo a 35 kV, el termorretráctil en frío es una opción viable; sin embargo, consulte con el equipo técnico de su proveedor para obtener asesoramiento personalizado.
P: ¿Zhizheng fabrica internamente accesorios tanto termorretráctiles como termorretráctiles?
Sí. Zhizheng opera líneas de producción internas completas para ambas tecnologías en nuestras instalaciones integradas de 40 000 m² en Huangshi, provincia de Hubei. Nuestra producción de termocontracción incluye extrusión, irradiación por haz de electrones, expansión y ensamblaje de kits. Nuestra producción de contracción en frío incluye la composición de caucho de silicona, moldeo de precisión, preestiramiento y carga de núcleos. Ambas líneas operan bajo el mismo sistema de gestión certificado ISO 9001, ISO 14001 e IATF 16949, lo que garantiza una calidad uniforme en ambas plataformas tecnológicas. Esta doble capacidad nos permite ofrecer recomendaciones técnicas imparciales y un suministro integral.
P: ¿Qué normas y certificaciones deben cumplir los accesorios de cables termorretráctiles y de contracción en frío?
Ambas tecnologías deben cumplir con los mismos estándares de rendimiento: principalmente IEC 60502-4 para accesorios de media tensión (6–36 kV a nivel internacional) e IEEE 48 para terminaciones de cables (mercado norteamericano). Las certificaciones de materiales incluyen la homologación UL, las pruebas SGS y el cumplimiento de las normativas REACH/RoHS. Los sistemas de calidad de fabricación deben incluir, como mínimo, la norma ISO 9001. Los protocolos de prueba son independientes de la tecnología: una junta termorretráctil debe superar exactamente las mismas pruebas que una junta termorretráctil con la misma tensión nominal.
¿No está seguro de qué tecnología se adapta mejor a su proyecto?
Envíenos las especificaciones de su cable y las condiciones de su instalación. Nuestro equipo técnico le recomendará la solución adecuada (retráctil, termorretráctil o una combinación de ambas) según sus necesidades reales, no según objetivos de ventas.
Sr. Xiao
Ingeniero técnico sénior · Hubei Zhizheng Rubber & Plastic New Material Corp., Ltd.
El Sr. Xiao lleva más de 15 años en la industria de accesorios para cables, supervisando las líneas de producción de termoencogimiento y contracción en frío en la planta de fabricación integrada de Zhizheng, de 40 000 m², ubicada en Huangshi, provincia de Hubei. Colabora directamente con ingenieros de servicios públicos, empresas de ingeniería, adquisición y construcción (EPC) y distribuidores en más de 30 países en la selección de tecnología, la ingeniería a medida y el soporte para la instalación. Su perspectiva se basa en el conocimiento de la producción a nivel de fábrica y en décadas de experiencia práctica, no en comparaciones teóricas.
Referencias
IEC 60502-4:2023 — Cables de potencia con aislamiento extruido y sus accesorios — Parte 4: Requisitos de ensayo de los accesorios para cables con tensiones nominales de 6 kV a 30 kV. Comisión Electrotécnica Internacional.
IEEE 48 — Procedimientos y requisitos de prueba estándar para terminaciones de cables de corriente alterna utilizadas en cables blindados con aislamiento laminado con una tensión nominal de 2,5 kV a 765 kV o aislamiento extruido con una tensión nominal de 2,5 kV a 500 kV.
IEC 60815 — Selección y dimensionamiento de aisladores de alta tensión destinados a ser utilizados en condiciones de contaminación. Comisión Electrotécnica Internacional.
IEC 60079 — Atmósferas explosivas — Normas de protección de equipos (marco ATEX/IECEx). Comisión Electrotécnica Internacional.
Folleto Técnico CIGRE 476 — Acabados de accesorios para cables extruidos de alta tensión. Grupo de Trabajo B1.22 de CIGRÉ, 2011.
J. Densley, "Mecanismos de envejecimiento y diagnósticos para cables de potencia: una descripción general," Revista de aislamiento eléctrico IEEE, vol. 17, n.° 1, 2001.
Hubei Zhizheng Rubber & Plastic New Material Corp., Ltd. — Fichas técnicas de productos e informes de ensayos de tipo. hubeizhizheng.com.
