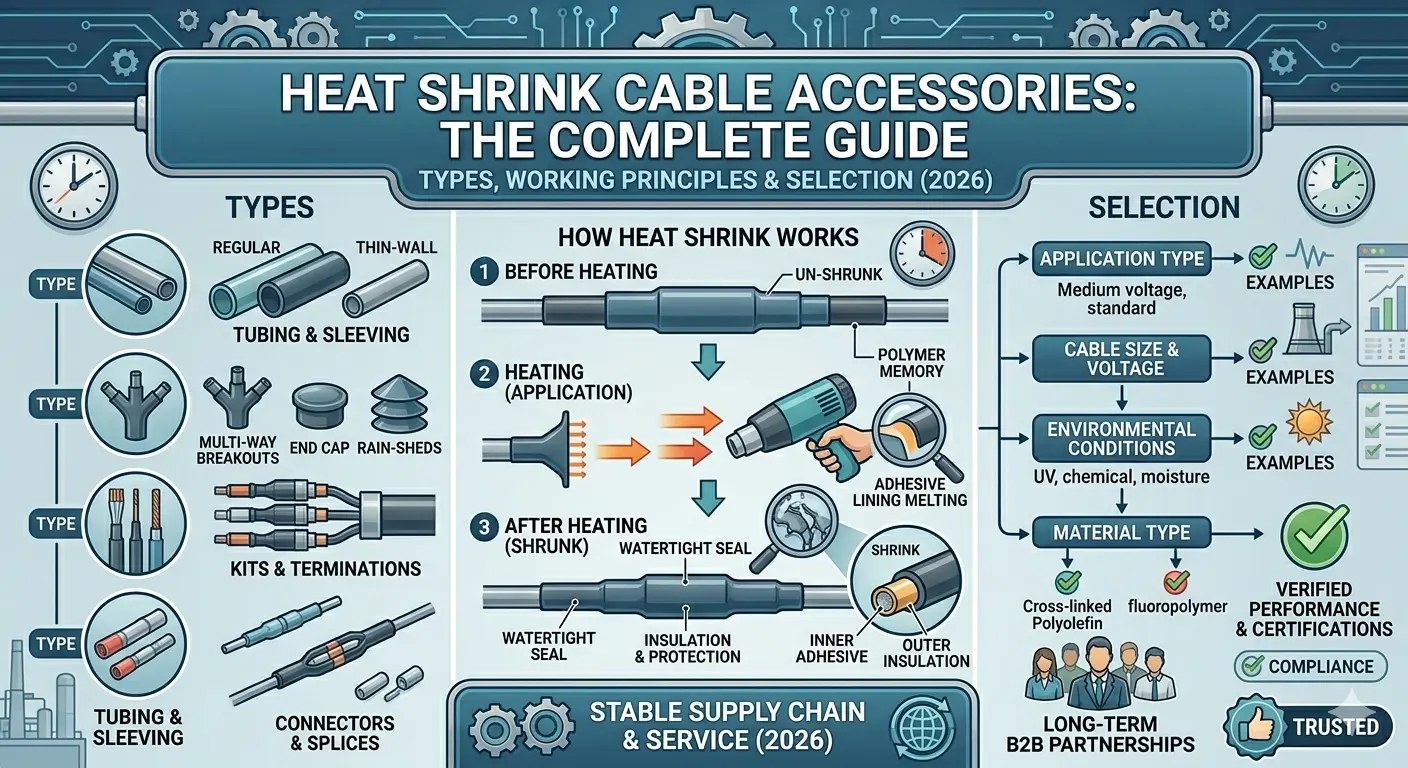

Accesorios para cables termorretráctiles: la guía completa sobre tipos, principios de funcionamiento y características (2026)

Sr. Xiao
Ingeniero técnico sénior · Hubei Zhizheng Rubber & Plastic New Material Corp., Ltd.
Publicado: 2026 · Tiempo de lectura: 18 min

He pasado más de una década dentro de fábricas donde se fabrican accesorios para cables termorretráctiles, desde la extrusión del compuesto de poliolefina en bruto hasta el entrecruzamiento por haz de electrones y la expansión final. A lo largo de los años, he respondido cientos de preguntas técnicas de ingenieros eléctricos y distribuidores de Norteamérica, Oriente Medio y el Sudeste Asiático. ¿La más común?¿Qué debo saber exactamente antes de comprar accesorios para cables termorretráctiles?

Esta guía pretende responder a esa pregunta de una vez por todas. Tanto si se especifican accesorios de cable para una red de distribución de 10 kV como si se evalúan proveedores para la modernización de una subestación de 35 kV, este artículo abarca desde definiciones fundamentales y principios de funcionamiento hasta clasificación, aplicaciones y criterios prácticos de selección.

Entremos en materia.

1. ¿Qué son los accesorios para cables termorretráctiles?

Si se retira el aislamiento de un cable eléctrico subterráneo en un punto de empalme o terminación, se encontrará la parte más vulnerable de cualquier red de cableado: la interfaz expuesta entre el aislamiento, la pantalla semiconductora, la cubierta metálica y el entorno exterior. Esta interfaz debe reconstruirse con la misma integridad eléctrica y mecánica que el cable original. Los accesorios termorretráctiles para cables cumplen precisamente esta función.

En términos sencillos, los accesorios termorretráctiles para cables son kits prediseñados de componentes de polímero reticulado (tubos, elementos de control de tensión, capas aislantes, masillas de sellado y herrajes mecánicos) diseñados para aislar, sellar y proteger los puntos de terminación y las uniones entre cables. Al calentarse con una pistola de calor industrial o un soplete de propano, estos componentes de polímero expandido se contraen uniformemente alrededor del cable, creando un sellado hermético y sin huecos que restaura la protección dieléctrica, mecánica y ambiental del sistema de cables.

Esta categoría incluye dos familias de productos principales:

• Kits de terminación de cables termorretráctiles— Se utiliza para sellar y aislar los extremos abiertos de los cables de alimentación en cuadros eléctricos, transformadores, postes o bujes de equipos.

• Kits de empalme de cables termorretráctiles— Se utiliza para conectar dos tramos de cable manteniendo la integridad eléctrica y mecánica completa a través del empalme.

Y dentro de esas familias, encontrará un ecosistema de componentes individuales: tubos de control de tensión, tubos semiconductores, tubos de aislamiento anti-seguimiento, protectores de derivación y fundas para cables, cada uno de los cuales cumple una función eléctrica específica dentro del conjunto.

2. ¿Cómo funcionan los accesorios para cables termorretráctiles?

Me hacen mucho esta pregunta los ingenieros de compras, quienes son responsables de las decisiones de adquisición pero no tienen experiencia en empalmes de cables. Así que lo explicaré de forma informal, como si estuviéramos tomando un café: sin jerga técnica.

2.1 El proceso de reticulación y expansión

Todo comienza en la fábrica. Extruimos compuestos a base de poliolefinas (generalmente polietileno reticulado o mezclas de EVA) en tubos, que luego pasamos por un proceso de irradiación con haz de electrones. Esto reticula las cadenas de polímero a nivel molecular, creando una memoria de forma. Después de la irradiación, los tubos se calientan por encima de su punto de fusión cristalina y se expanden mecánicamente a un diámetro mayor. Al enfriarse, permanecen expandidos, pero recuerdan su forma original más pequeña.

2.2 Recuperación de calor in situ

Cuando un técnico de empalme de cables aplica calor en el lugar de instalación (normalmente entre 100 y 130 °C para productos a base de poliolefina), el tubo expandido recupera su diámetro original de extrusión. Se contrae de forma ajustada y uniforme alrededor del sustrato del cable, eliminando las burbujas de aire y estableciendo un contacto íntimo con el aislamiento, la pantalla semiconductora o la cubierta metálica subyacentes.

Este es el mecanismo crítico: el proceso de contracción creapresión radial continuaen la interfaz, que es esencial para mantener la distribución de la tensión eléctrica y prevenir la descarga parcial (DP), el principal precursor de la falla del aislamiento en los sistemas de cables de media tensión.

2.3 Control del estrés: el héroe oculto

Hay algo que muchos compradores pasan por alto: la tensión eléctrica en el punto de corte de la pantalla semiconductora (donde se retira la capa semiconductora del cable) puede ser varias veces superior a la tensión nominal en el cuerpo del cable. Si no se controla esta concentración de tensión, se produce una descarga parcial, formación de ramificaciones eléctricas y, finalmente, una falla, a veces en cuestión de meses.

Los accesorios para cables termorretráctiles gestionan esto a través de untubo de control de estrés— Normalmente, un compuesto de alta permitividad (poliolefina con carga de ZnO o SiC) que suaviza el campo eléctrico en el punto de corte de la pantalla. La capa de control de tensión, junto con el tubo aislante y la capa exterior anti-seguimiento, forma un sistema dieléctrico completo que restablece la coordinación de aislamiento original del cable.

Por eso, las diferencias de calidad entre fabricantes son de suma importancia en voltajes medios y altos. Un tubo de control de tensión barato con permitividad inconsistente o mala adhesión comprometerá todo el conjunto, incluso si todos los demás componentes parecen estar bien.

3. Clasificación: Kits de terminación vs. Kits de empalme vs. Componentes

Permítanme explicarles claramente la taxonomía de los productos, porque he visto demasiadas solicitudes de cotización donde los compradores confunden las categorías y terminan pidiendo el producto equivocado.

3.1 Kits de terminación de cables termorretráctiles

En el lugar se utiliza un kit de terminación.punto finalde un cable, en el punto donde se conecta a un cuadro de distribución, un buje de transformador, una línea aérea o cualquier otro equipo eléctrico. El kit sella el extremo del cable y proporciona una transición eléctrica controlada desde la estructura de cable blindado hasta la interfaz de aire sin blindaje.

Los kits de terminación se clasifican por voltaje y entorno de aplicación:

A 35 kV, los kits de terminación deben incluir elementos robustos de control de tensión y cubiertas anti-seguimiento para instalaciones exteriores. A 1 kV, el diseño es más sencillo, pero el sellado ambiental sigue siendo esencial, especialmente en climas húmedos o costeros.

3.2 Kits de empalme de cables termorretráctiles

Un kit de empalme (también llamado kit de unión) conecta dos secciones de cable, ya sea de forma directa (del mismo tipo) o de transición (por ejemplo, de XLPE a PILC). El kit debe reconstruir el sistema de aislamiento completo del cable en la zona de empalme: aislamiento del conector, control de tensión en ambos lados, aislamiento principal, continuidad de la pantalla semiconductora, reconexión de la cubierta metálica y protección mecánica externa.

Las uniones de cables representan los puntos de mayor riesgo en cualquier circuito de cableado subterráneo. Si se realizan mal, se producirán fallas costosas, interrupciones del suministro eléctrico y descargas disruptivas potencialmente peligrosas. Por eso siempre les digo a mis clientes: nunca escatimen en las uniones.

3.3 Componentes individuales termorretráctiles

Además de los kits completos, los componentes individuales termorretráctiles cumplen funciones especializadas:

• Tubos semiconductores de doble pared HDW:Restaura la capa de pantalla semiconductora sobre el aislamiento y los conectores de los cables que han sido pelados.

• Tubos aislantes termorretráctiles anti-seguimiento:La capa protectora exterior que resiste las marcas superficiales causadas por la contaminación y la humedad.

• Tubos termorretráctiles de pared media:Proporciona aislamiento adicional y protección mecánica sobre las conexiones de los cables.

• Fundas termorretráctiles para cables de derivación:Selle el punto de transición donde un cable multiconductor se separa en conductores individuales.

• Cobertizos para cables termorretráctiles DSQ:Faldones impermeables para terminaciones exteriores, que aumentan la distancia de fuga para evitar descargas disruptivas en entornos contaminados.

?Explore el catálogo completo de productos de Zhizheng para accesorios de cables termorretráctiles →

4. ¿Dónde se utilizan? Sectores clave de aplicación

En los últimos 20 años, hemos enviado accesorios de cables termorretráctiles a proyectos en más de 30 países. Aquí es donde realmente se utilizan:

4.1 Transmisión y distribución de energía

Esta es la aplicación principal. Cada circuito de cable subterráneo, cada conexión de transformador, cada punto de entrada de la aparamenta requiere una terminación o empalme. Dado que las empresas de servicios públicos a nivel mundial invierten fuertemente en la modernización de la red y el cableado subterráneo —impulsadas por la expansión urbana, los requisitos de resistencia a las tormentas y la integración de energías renovables—, la demanda de accesorios de cable confiables sigue creciendo.

En tensiones medias (6–36 kV), la tecnología de termorretracción sigue siendo el método de instalación predominante. Ofrece el mejor equilibrio entre durabilidad mecánica, trayectoria comprobada y rentabilidad para despliegues a gran escala.

4.2 Energía renovable

Las centrales solares y los parques eólicos generan enormes volúmenes de conexiones de cables: los cables colectores, los cables de alimentación y los cables de interconexión a la red eléctrica requieren terminaciones y empalmes. Los accesorios de cable termorretráctiles se utilizan ampliamente en estos entornos debido a su resistencia a la degradación por rayos UV, los ciclos térmicos y la entrada de humedad, que se extienden a lo largo de una larga vida útil (de 20 a 30 años).

4.3 Instalaciones industriales

Refinerías, explotaciones mineras, plantas de cemento, acerías: cualquier entorno industrial pesado con redes internas de cableado de media tensión requiere accesorios de cable robustos. El sistema de termorretracción proporciona una excelente resistencia química y protección mecánica contra las duras condiciones propias de estos entornos.

4.4 Infraestructura y transporte

Los aeropuertos, los sistemas de metro, la electrificación de las vías férreas, los túneles y los proyectos de ciudades inteligentes dependen de redes de cables subterráneos con accesorios termorretráctiles en los puntos de conexión críticos.

4.5 Centros de datos

A medida que la construcción de centros de datos se acelera a nivel mundial, la infraestructura de alimentación eléctrica —incluidas las entradas de cables de media tensión— requiere soluciones fiables de terminación y empalme. Los accesorios termorretráctiles se especifican cada vez más en estos entornos de alta disponibilidad, donde cualquier fallo en una conexión puede provocar importantes tiempos de inactividad operativa.

5. Contracción por calor vs. contracción por frío: ¿Cuándo elegir cuál?

Esta es probablemente la pregunta que más me hacen los ingenieros que evalúan ambas tecnologías. Seamos claros: creo en usar la herramienta adecuada para cada tarea, aunque nuestra empresa fabrica líneas de productos tanto termorretráctiles como termorretráctiles.

Mi recomendación sincera:

• Para proyectos estándar de servicios públicos e industriales de media/baja tensión donde se dispone de empalmadores cualificados y no existen restricciones de llama,El termoencogimiento sigue siendo la opción más rentable y mecánicamente robusta.

• Para áreas peligrosas (zonas ATEX/IECEx), espacios confinados (cámaras subterráneas, pozos de registro) o proyectos donde se necesita minimizar la variabilidad de la habilidad del instalador,La contracción en frío es la especificación más segura.

• Para adquisiciones a gran escala donde ambas tecnologías funcionarían técnicamente,La decisión a menudo se reduce al costo total de instalación.— Costo de materiales más tiempo de mano de obra más riesgo de fallas. Calcula los números para el escenario específico de tu proyecto.

?Vea la gama completa de accesorios para cables termorretráctiles de Zhizheng →

6. Normas y certificaciones internacionales importantes

Si va a comprar accesorios de cable termorretráctil para algún proyecto de alimentación eléctrica importante, aquí tiene las normas y certificaciones que debe comprobar y que debe pedirle a su proveedor que le demuestre.

6.1 Estándares de rendimiento del producto

• IEC 60502-4 (Edición 4, 2023):Norma internacional para ensayos de tipo de accesorios para cables de media tensión de 6 a 36 kV. Esta norma abarca la rigidez dieléctrica, el envejecimiento térmico (1000 horas), las pruebas de descarga parcial y el rendimiento mecánico. Si sus accesorios para cables de media tensión no cumplen con la norma IEC 60502-4, no deberían figurar en su lista de proveedores aprobados.

• IEEE 48:Norma estadounidense para los procedimientos y requisitos de prueba de terminaciones de cables de corriente alterna, de 2,5 kV a 765 kV. Imprescindible para el cumplimiento de la normativa del mercado norteamericano.

• IEC 60840:Aplicable a accesorios para cables de alta tensión (36 kV), que abarcan sistemas de cables con tensiones nominales superiores a 30 kV hasta 150 kV.

6.2 Certificaciones de materiales y seguridad

• Listado UL:Fundamental para la distribución en Norteamérica. Demuestra que el producto ha sido sometido a pruebas independientes conforme a las normas de seguridad pertinentes.

• Pruebas SGS:Pruebas de materiales y verificación de cumplimiento realizadas por terceros, reconocidas internacionalmente.

• Cumplimiento de las normativas REACH y RoHS:Obligatorio para acceder al mercado europeo: verifica la ausencia de sustancias restringidas y materiales peligrosos.

6.3 Certificaciones del sistema de fabricación

• ISO 9001:2015:Sistema de gestión de la calidad: requisito fundamental para cualquier fabricante que se precie.

• ISO 14001:2015:La gestión ambiental es cada vez más necesaria en los marcos de contratación de servicios públicos, especialmente en Europa y Oriente Medio.

• IATF 16949:Sistema de gestión de calidad para el sector automotriz: relevante si sus productos termorretráctiles se utilizan en aplicaciones de cableado automotriz.

7. Cómo seleccionar los accesorios adecuados para cables termorretráctiles

Aquí es donde se producen muchos errores en las compras. Permítanme explicarles paso a paso el proceso de selección que recomiendo a nuestros clientes.

Paso 1: Confirmar la clase de voltaje

Este es siempre el primer filtro. Debe coincidir con la tensión nominal del sistema de cableado:

• Baja tensión (BT):hasta 1 kV: utilice accesorios con capacidad para 1 kV (por ejemplo, kits de terminación RSY-1).

• Media tensión (MT) — Clase 10 kV:6/10 kV o 8,7/15 kV: utilice accesorios con capacidad para 10 kV (por ejemplo, kits de terminación RSY-10, kits de empalme JRSY-10).

• Media tensión (MT) — Clase 35 kV:26/35 kV: utilice accesorios con capacidad para 35 kV (por ejemplo, kits de terminación RSY-35, kits de empalme JRSY-35).

Paso 2: Identificar el tipo y la construcción del cable.

El accesorio debe coincidir con la construcción específica del cable:

• Tipo de aislamiento: XLPE, EPR, PVC o PILC (aislamiento de papel y recubrimiento de plomo)

• Tipo de blindaje: cinta de cobre, malla metálica, funda de aluminio o neutro concéntrico.

• Número de núcleos: un núcleo o tres núcleos

• Blindaje: blindado (SWA, AWA) o sin blindaje

Paso 3: Determinar la sección transversal del conductor y el diámetro del aislamiento.

Cada kit tiene un rango específico de tamaño de conductor y de diámetro de aislamiento del cable. Estas medidas no son aproximadas; se necesitan valores exactos. Un kit demasiado grande no proporcionará la presión de interfaz suficiente después del termorretráctil. Un kit demasiado pequeño no se ajustará al cable.

Paso 4: Definir el entorno de la aplicación.

• Interior vs. Exterior:Los kits para exteriores requieren tubos exteriores resistentes a los rayos UV y que eviten el arrastre, así como cubiertas para la lluvia. Los kits para interiores no necesitan cubiertas, pero sí requieren un sellado hermético.

• Nivel de contaminación:Para las terminaciones en exteriores, la norma IEC 60815 define los niveles de contaminación del I al IV. Los niveles de contaminación más altos requieren mayores distancias de fuga, lo que significa más cobertizos o de mayor tamaño.

• Clima:Calor extremo, frío extremo, alta humedad, bruma salina costera: cada una de estas condiciones afecta la selección de materiales y la configuración del equipo.

Paso 5: Verificar el cumplimiento de las normas

Asegúrese de que el kit haya sido sometido a pruebas de tipo conforme a la norma pertinente para su mercado:

• IEC 60502-4 para accesorios de media tensión (internacional)

• IEEE 48 para terminaciones (Norteamérica)

• Normas nacionales pertinentes para mercados específicos (por ejemplo, normas GB/T para China).

Paso 6: Evaluar al fabricante

Más allá del producto en sí, considere lo siguiente:

• Capacidad de fabricación y fiabilidad de los plazos de entrega

• Capacidades de ensayo internas (ensayo de descarga parcial, envejecimiento térmico, rigidez dieléctrica)

• Historial comprobado en su mercado objetivo

• Disponibilidad de soporte técnico: ¿puede obtener una respuesta en 24 horas si tiene un problema con el sitio web?

• Capacidad de personalización para configuraciones de cable no estándar.

8. Buenas prácticas de instalación y errores comunes

He visto productos perfectos fallar por una mala instalación, y productos promedio durar décadas porque un carpintero experto siguió el procedimiento al pie de la letra. La calidad de la instalación es al menos tan importante como la calidad del producto. Estos son los principios clave:

8.1 La preparación de la superficie no es negociable.

La interfaz entre el cable y el accesorio es la zona más crítica. Cualquier contaminación (suciedad, humedad, aceite, oxidación) atrapada bajo un componente termorretráctil creará huecos y se convertirá en un punto de inicio de descarga parcial. Limpie con alcohol isopropílico o con los disolventes especificados por el fabricante. Deje secar completamente antes de aplicar cualquier componente termorretráctil. Sin excepciones.

8.2 Calentamiento uniforme, secuencia correcta

Siempre comience a calentar desde el centro del tubo y avance hacia afuera, o de un extremo al otro, siguiendo las instrucciones específicas del fabricante. Gire la pistola de calor alrededor de toda la circunferencia. Un calentamiento desigual crea burbujas de aire, arrugas y una recuperación incompleta, lo que compromete el rendimiento dieléctrico.

8.3 Respetar la relación de contracción

Cada componente termorretráctil tiene una relación de contracción específica (normalmente 2:1 o 3:1 para accesorios de cable). El diámetro interior expandido debe ser lo suficientemente grande como para deslizarse sobre el cable, pero el diámetro interior recuperado debe ser lo suficientemente pequeño como para crear un contacto firme. Mide dos veces, elige una sola vez.

8.4 Utilice la fuente de calor adecuada

Las pistolas de calor industriales con ajuste de temperatura son el estándar. Los sopletes de propano de llama abierta son aceptables para algunos productos, pero requieren más habilidad para evitar el sobrecalentamiento localizado. Las fuentes de calor improvisadas (encendedores, pistolas de calor domésticas) nunca son aceptables para los accesorios de cables, ya que no proporcionan el calor uniforme y constante necesario.

8.5 Pruebas posteriores a la instalación

Tras la instalación, realice siempre pruebas eléctricas; como mínimo, la medición de la resistencia de aislamiento y, para sistemas de media tensión, pruebas de descargas parciales a 1,5 × U₀ o según lo especificado en la norma correspondiente. La inspección visual por sí sola es insuficiente en media y alta tensión.

9. Tendencias del mercado y perspectivas del sector (2026)

Si este año va a tomar decisiones estratégicas sobre compras o proveedores, aquí tiene una visión general:

9.1 Tamaño y crecimiento del mercado

El mercado global de accesorios para cables termorretráctiles mantiene una sólida trayectoria de crecimiento. En 2025, el mercado alcanzó un valor aproximado de 2260 millones de dólares y se prevé que crezca a una tasa de crecimiento anual compuesta (TCAC) de alrededor del 7,1 % hasta 2035. El mercado más amplio de accesorios para cables, que incluye todos los tipos de tecnología, es aún mayor y se proyecta que alcance los 94 900 millones de dólares en 2035.

Los principales factores de crecimiento incluyen:

• Modernización de la red eléctrica:Las empresas de servicios públicos de todo el mundo están modernizando sus infraestructuras obsoletas y ampliando sus redes de cables subterráneos.

• Integración de energías renovables:Los proyectos de energía solar y eólica generan una enorme demanda de accesorios para cables en los puntos de recogida, transmisión e interconexión a la red eléctrica.

• Urbanización y cableado subterráneo:Las ciudades están trasladando cada vez más la distribución eléctrica al subsuelo por motivos de seguridad, estética y resistencia a las tormentas.

• Ampliación del centro de datos:El crecimiento explosivo de la construcción de centros de datos genera una demanda constante de infraestructura de cableado de media tensión fiable.

9.2 Tendencias regionales

• Asia-PacíficoSigue siendo la región de mayor crecimiento, impulsada por la enorme inversión en infraestructuras en China, India y el sudeste asiático.

• América del norteSe observa una fuerte demanda derivada de la modernización de la red eléctrica, el despliegue de la tecnología 5G y las estrictas normas de seguridad UL/CSA, que impulsan la exigencia de productos de alta gama.

• Oriente Medio y ÁfricaRepresenta una oportunidad creciente impulsada por nuevos proyectos de generación y distribución de energía, particularmente en Arabia Saudita, Emiratos Árabes Unidos y África subsahariana.

9.3 Evolución de la tecnología

La innovación en este ámbito se centra en:

• Nuevos compuestos poliméricos con rangos de temperatura de funcionamiento más elevados y mayor resistencia al seguimiento.

• Materiales libres de halógenos y de baja emisión de humos para cumplir con las normativas medioambientales cada vez más estrictas.

• Configuraciones de kits optimizadas que reducen el tiempo de instalación y los requisitos de habilidad.

• Integración digital de la cadena de suministro: herramientas de selección de productos en línea, guías de instalación vinculadas mediante códigos QR y trazabilidad digital.

10. Preguntas frecuentes
